MODEL : DH-2023A3P

1. 각 부위의 명칭

① 프로그램 설정 버튼

② 전원 ON/OFF 버튼

③ 데이터 표시부

④ 출력동작표시

      (K1-콤프/히터 동작)

      (K2-콤프/히터 동작)

      (K3-콤프/히터/경보 동작)

⑤ 데이터 증가 버튼

⑥ 데이터 감소 버튼

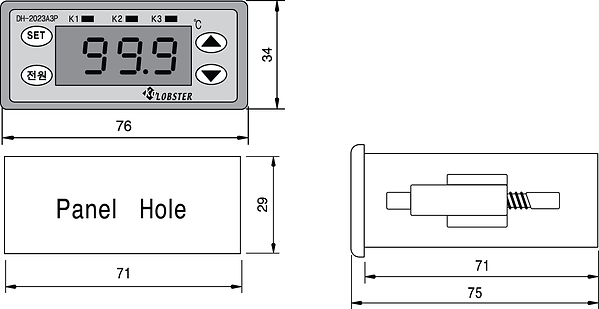

2. 제품외형 및 판넬가공 치수
3. 단자 결선도

제품특징 : K1 - 콤프 및 히터(선택),  K2 - 콤프 및 히터(선택),  K3 - 콤프,히터 및 경보(선택)

​사용센서 : LM35

온도표시범위 : -55℃ ~110℃

제어방법 : Relay on-off (마그네트 구동용),  220VAC 3A(1a.1b - 2개,  1a - 1개)

제품크기 : (가로)79㎜  × (세로)37㎜  × (깊이)77㎜

​제품구성 : 본체 - 1개,  사용설명서 - 1부,  센서(NLM35-3M) - 1개,  고정핀 - 2

                   ▶제품설치시 연결도를 참조하십시오.

                   ▶반드시 적정용량의 전원 안전차단기(배선용 차단기,누전차단기)를 설치 후

​                      사용방법을 충분히 익힌 후 용도에 맞게 사용하십시오.

                   ▶ 제품의 보다 상세한 사양은 아래에 제공되는 사용설명서를 참고하십시오.

                   ▶제품의 사양 및 디자인은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
